Heavy duty super-colliding super button as seen in Portal 2 video game
Gigabouton d'extracollision tel qu'il apparaît dans le jeu video Portal 2
Printer:
Prusa i3 rework
Rafts:
No
Supports:
Doesn't Matter
Resolution:
0.2 mm
Infill:
15%
Notes:
I printed it at 50% scale, otherwise it'll be too big for my shelves ;-)
Imprimé à 50% de sa taille, sinon il aurait été trop gros pour mes étagères

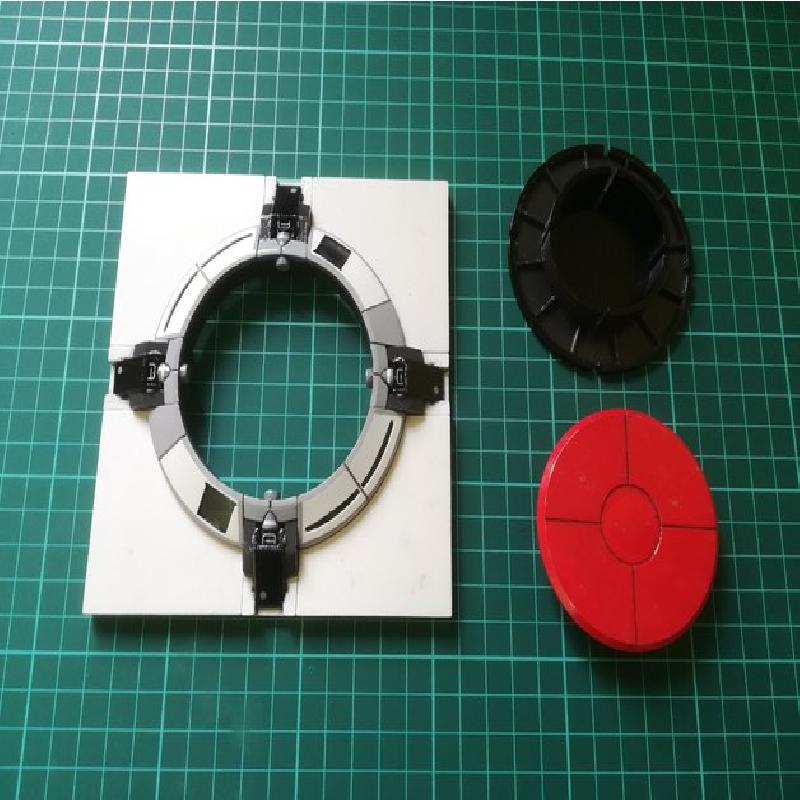

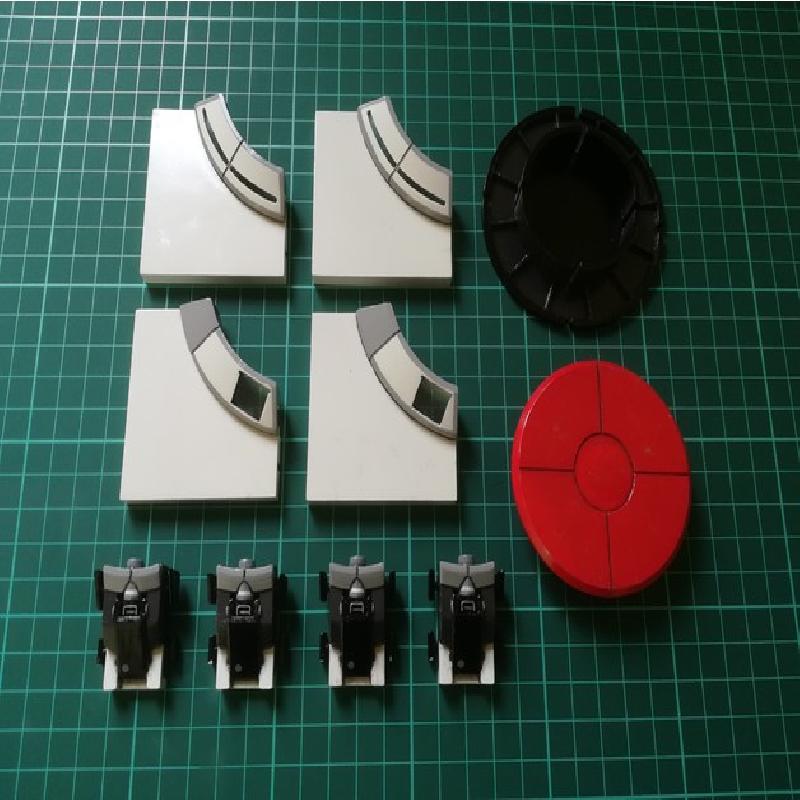

Parts to print / Pièces à imprimer :
1x button
1x base
2x border1
2x border 2
4x foot

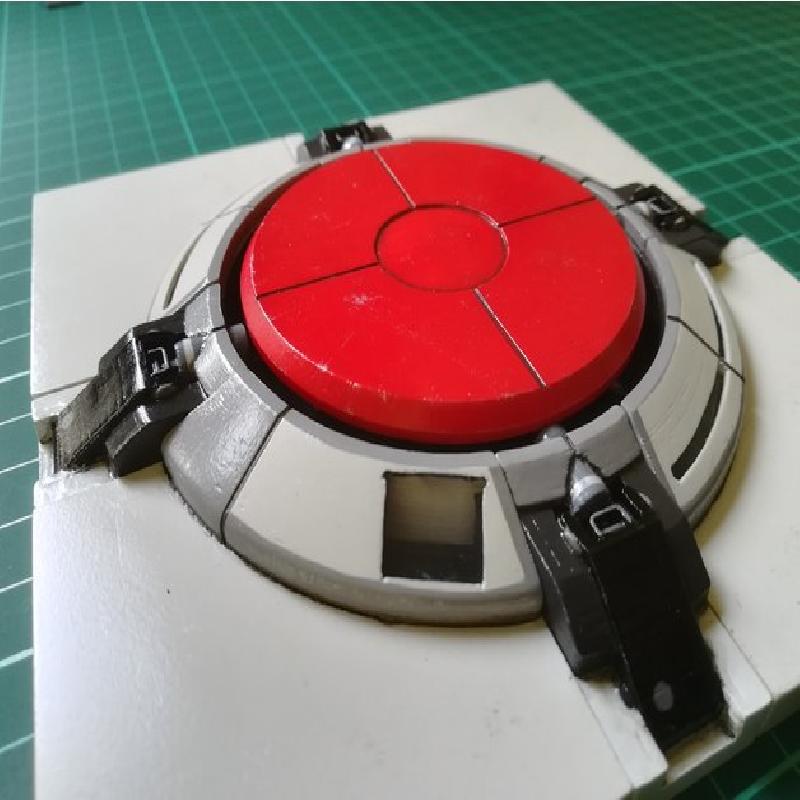

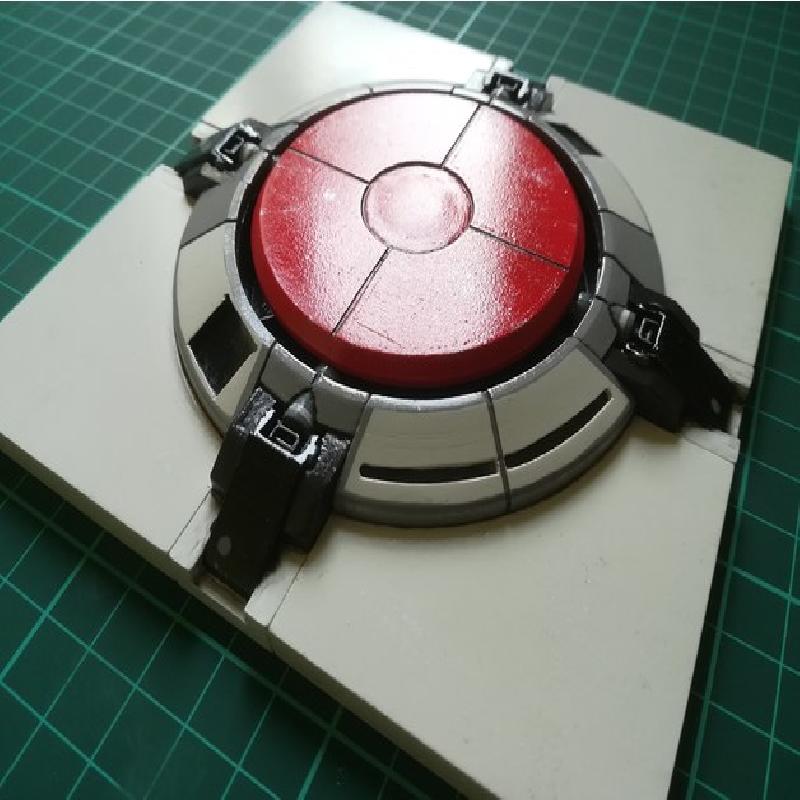

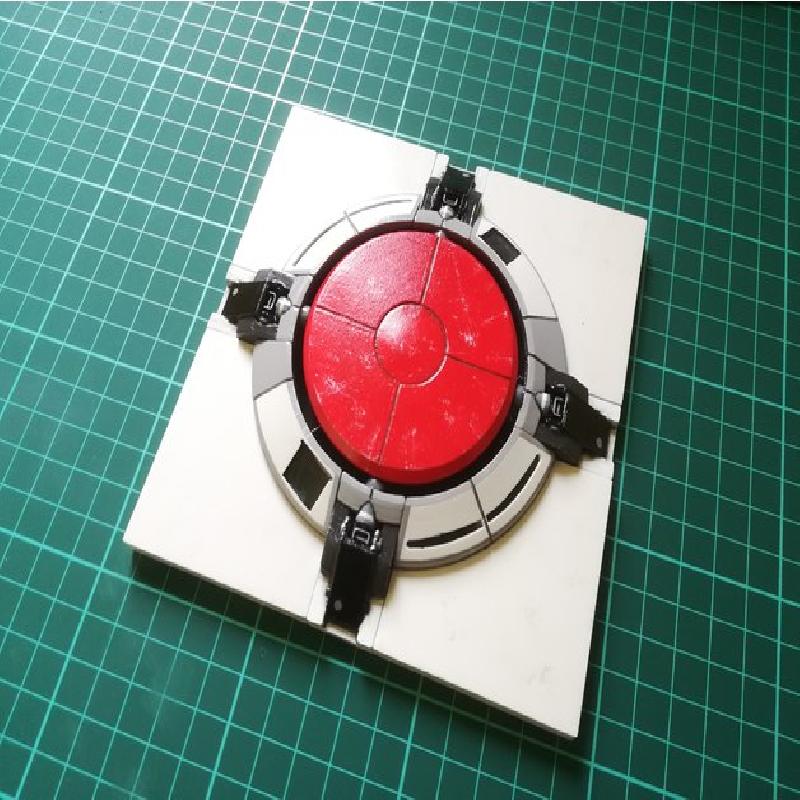

After printing all the parts, I spent a lot of time on sanding
Applied a plastic primer then painted all the parts with acrylic paint with brushes
Added some weathering like scratch marks with metallic dry brush and washes dark color in the corners
Finish with 2 coats of varnish to protect the paint
Added transparent plastic sheet for the windows (I plan to add colored LED lights later)
Après impression, j'ai passé beaucoup de temps sur le ponçage
Appliqué un primaire pour plastique puis peint les pièces avec de la peinture acrylique appliquée au pinceau
J'ai ajouté un peu de "weathering" comme des marques de griffures avec un brossage à sec de couleur métallique et des lavis foncés dans les coins
Finition par 2 couches de vernis pour protéger la peinture
Ajouté des feuilles de plastique transparent pour les fenêtres (Je prévois d'ajouter des LEDs colorées plus tard)

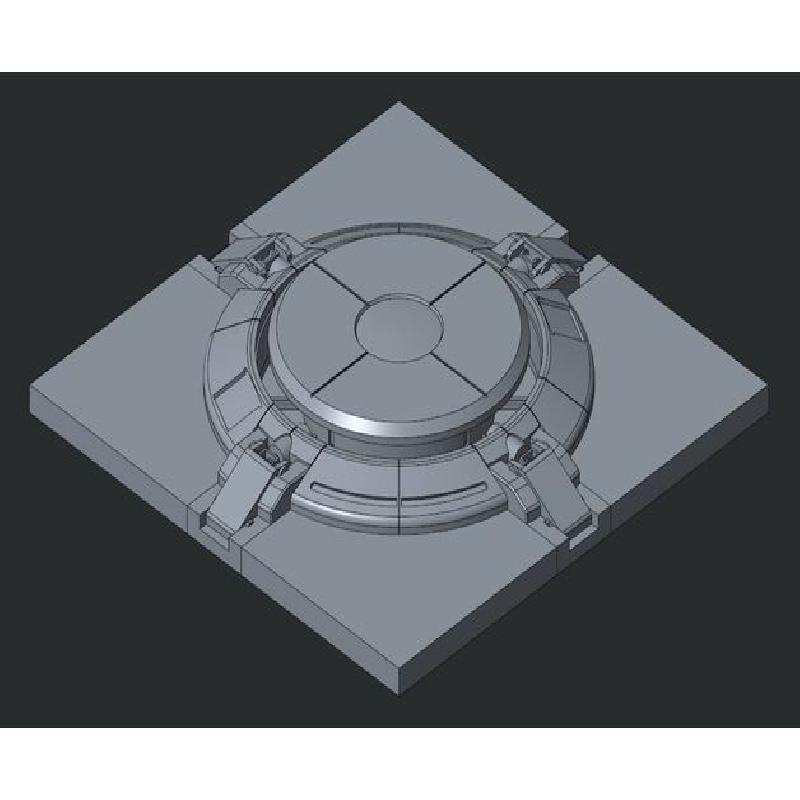

Modeled accurately, with the game 3D model as reference, on PTC creo
I imported the faceted model and redone all the parts at the same scale as the portal 2 companion cube I did before.

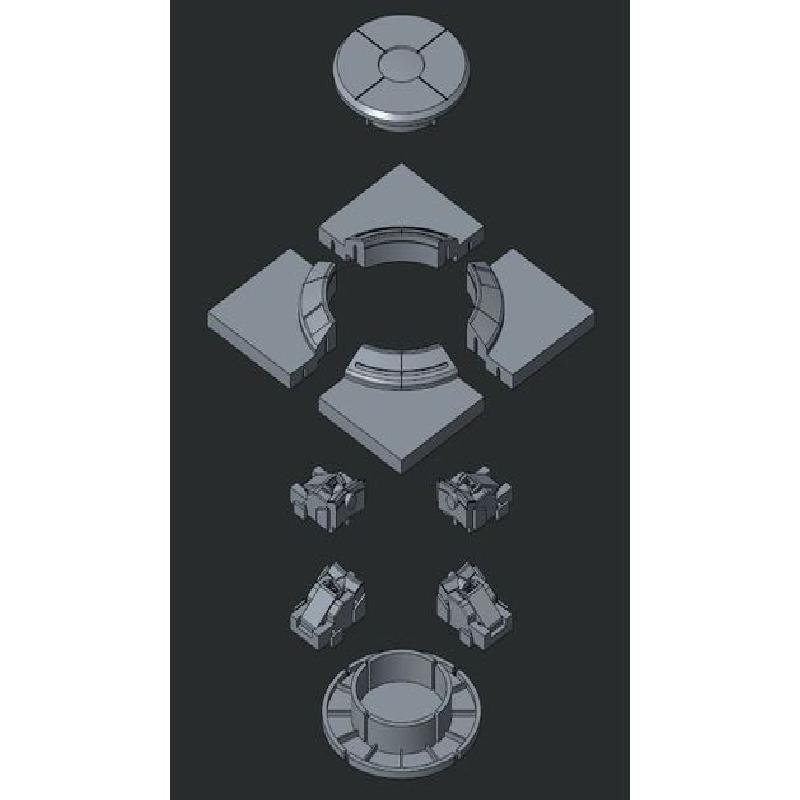

Parts separation was done to ensure it's possible to print on a 20x20cm bed (at 1:1 scale)

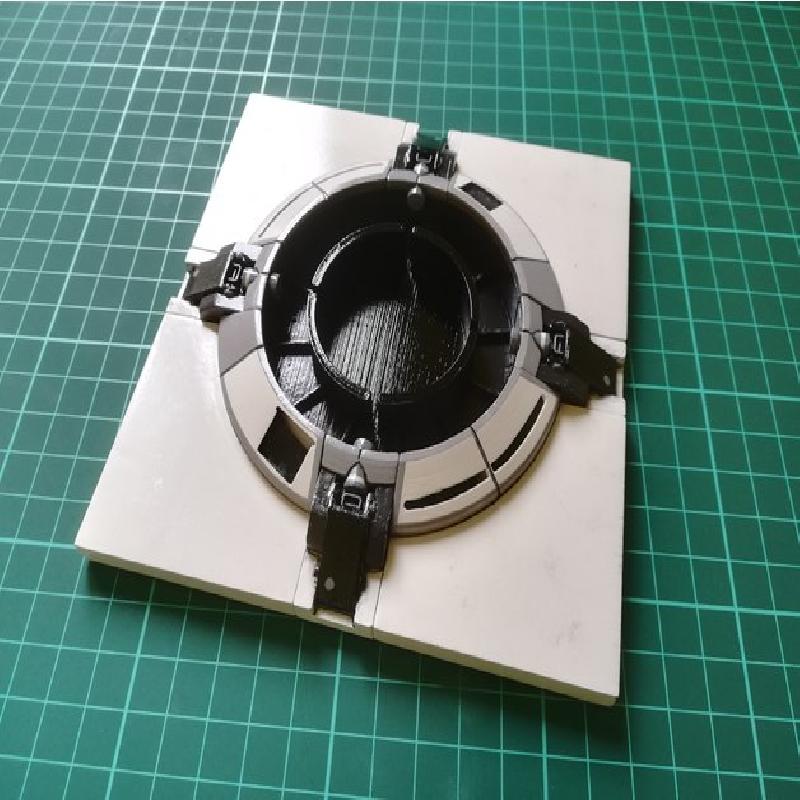

Assembly without glue
Added a recess under the button for a spring
Modélisé précisément sur PTC Creo, avec le model 3D issu du jeu pour référence.
J'ai importé le model en facettes et redessiné toutes les pièces à la même échelle que le cube compagnon que j'avais modélisé précédemment.
La séparation des pièces a été faite en s'assurant qu'il était possible de les imprimer sur un plateau de 20x20cm (à l'échelle 1:1)
Assemblage sans colle
Ajouté une encoche sous le bouton pour positionner un ressort
