Passionné de château et de Disney, j'ai entrepris de réaliser une maquette du château de la Belle au Bois Dormant de Disneyland Paris. La première difficulté pour modéliser le château était de trouver des plans suffisamment détaillé, les nombreuses photos prises sur palace ne permettant pas de reconstituer précisément le bâtiment, qui est très compliqué.
Après de nombreuses recherches je suis tombé sur la maquette papier extraordinaire de Robert Nava sur son site https://www.disneyexperience.com/models/dlpcastle_model.php
J'ai donc réutilisé ces plans pour modéliser la totalité du château en enrichissant beaucoup la maquette papier par les détails architecturaux pris en photos sur place et non reproductibles bien sur en papier.
Quelques centaines d'heures ont été nécessaires pour la modélisation, qui a été faite sous Fusion 360. Disposant d'une imprimante Prusa MK2S avec l'option Multimatéraux 4 couleurs, la modélisation a été faite de façon à imprimer les pièces directement dans les couleurs voulues, ce qui minimise voire rend inutile la finition peinture
Les couleurs utilisées sont celles se rapprochant le plus de l'original, rose, blanc, bleu pailleté, or, rouge, vert, marron clair et foncé, gris clair et foncé.
La manuel de montage que j'ai mis dans les fichiers est celui de la maquette papier. Il ne s'applique pas bien sur mais vous aidera dans le montage car j'ai gardé les mêmes références de lettres que dans la maquette de Robert Nava.Le montage est assez délicat du fait de l'imbrication des pièces, et il faudra de temps en temps utiliser le cutter ou la lime pour ajuster les pièces. Il n'y a en effet aucun jeu entre les différentes pièces dans la modélisation.

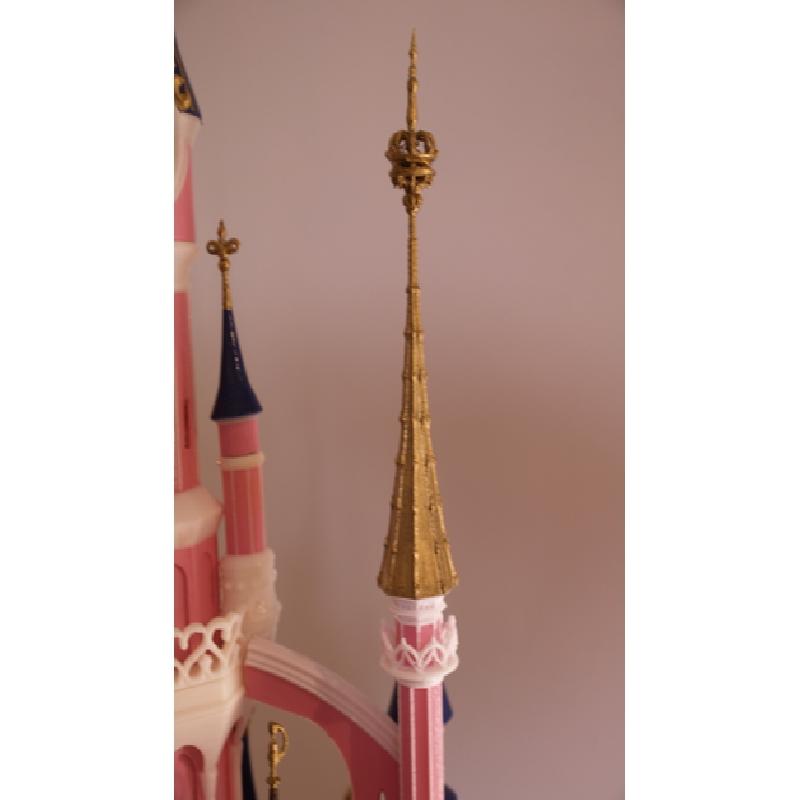

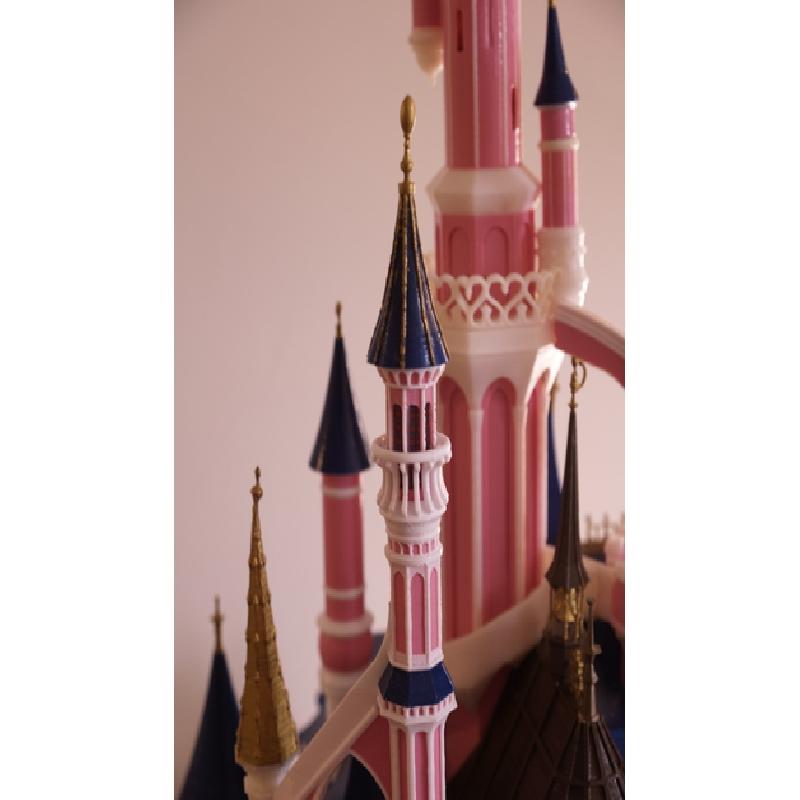

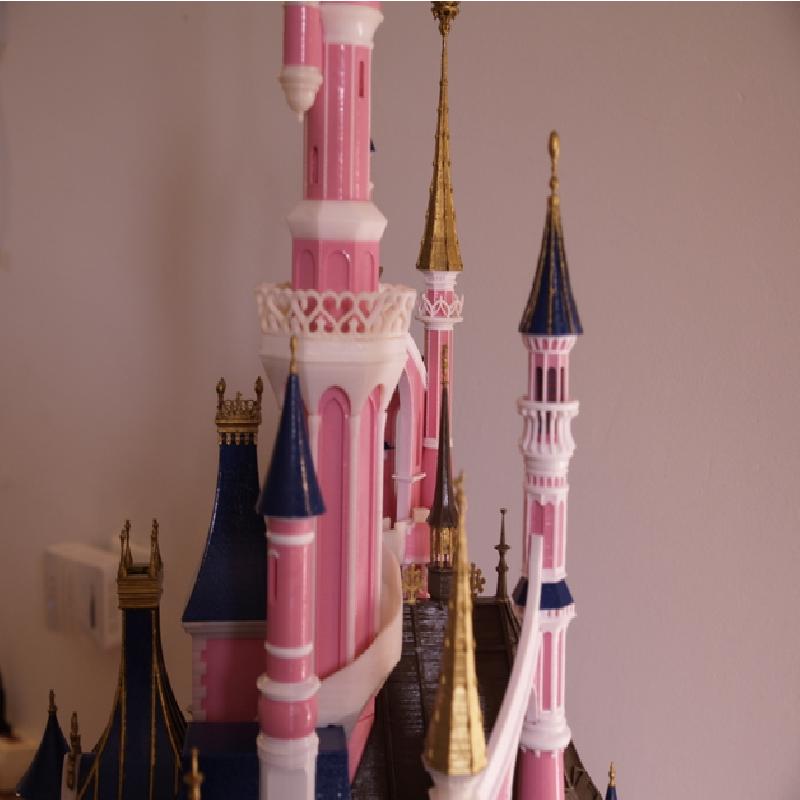

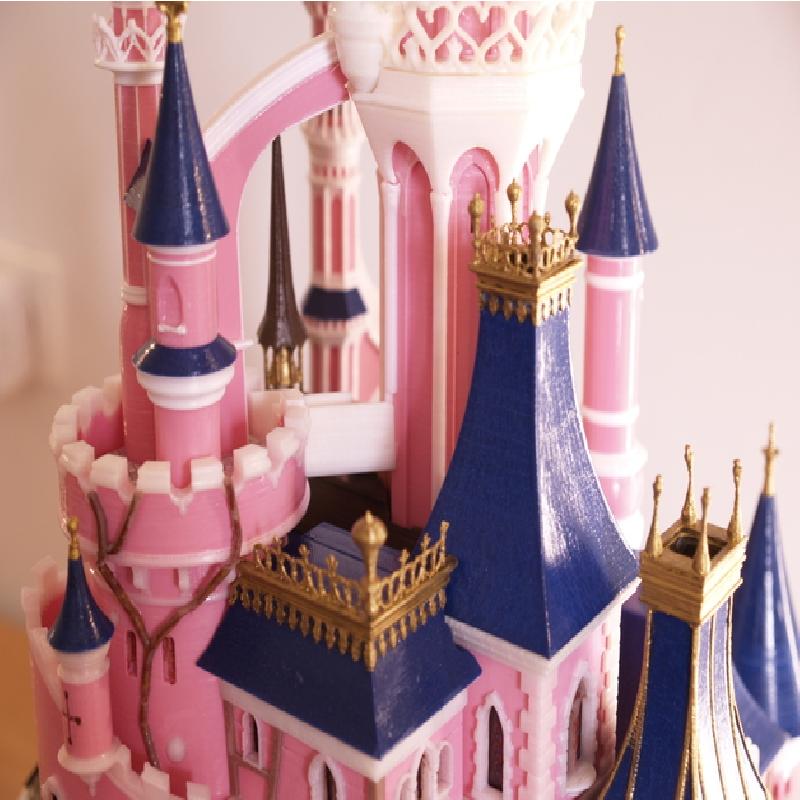

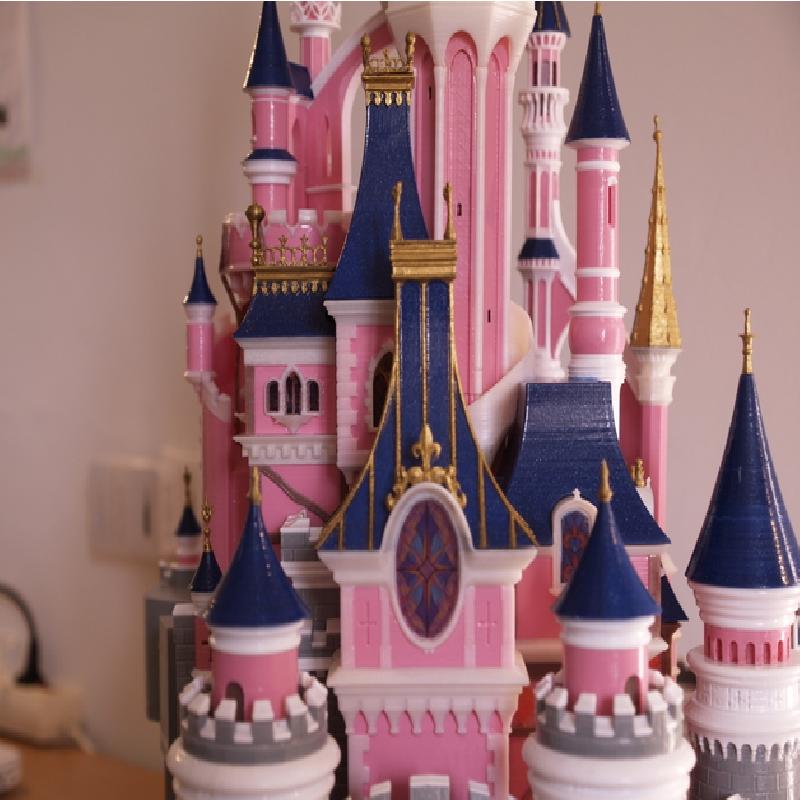

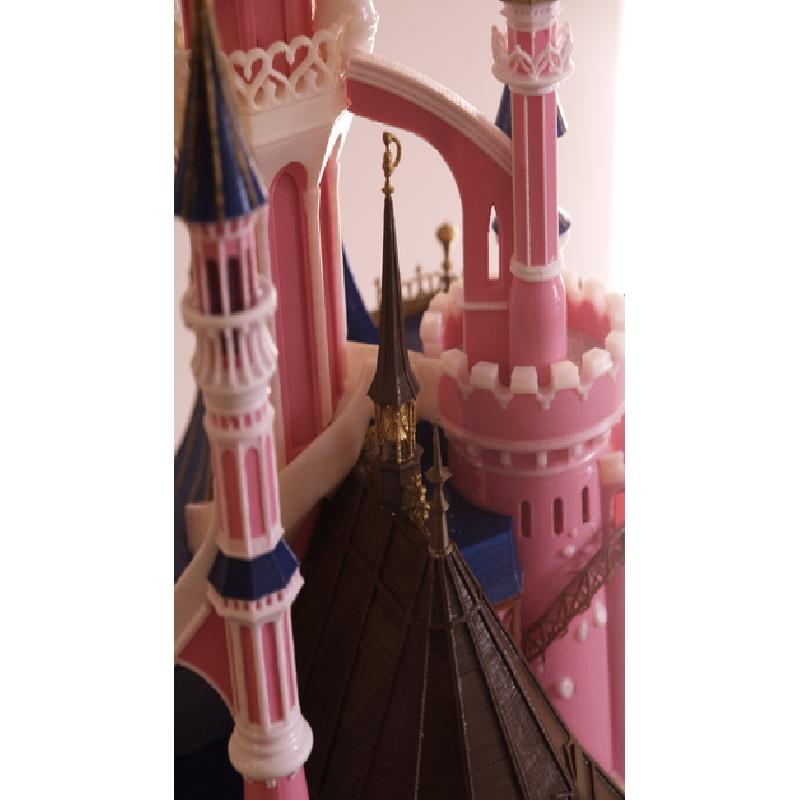

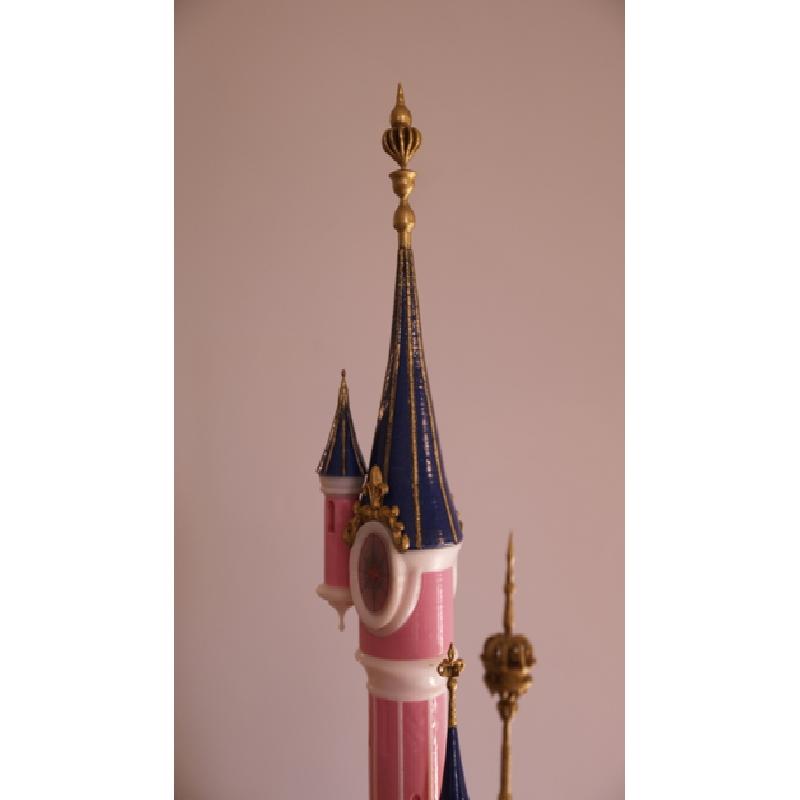

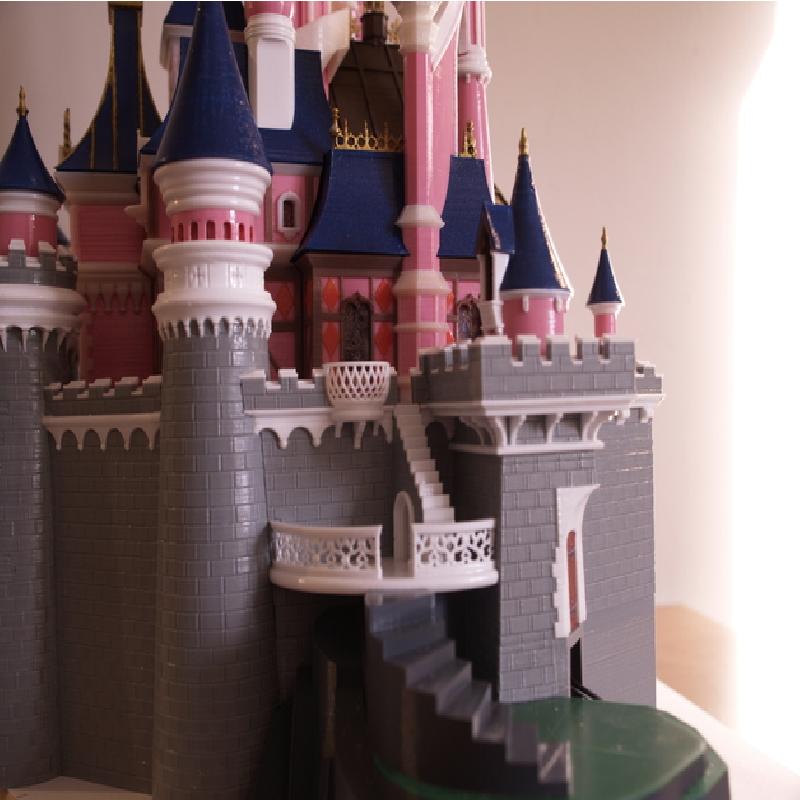

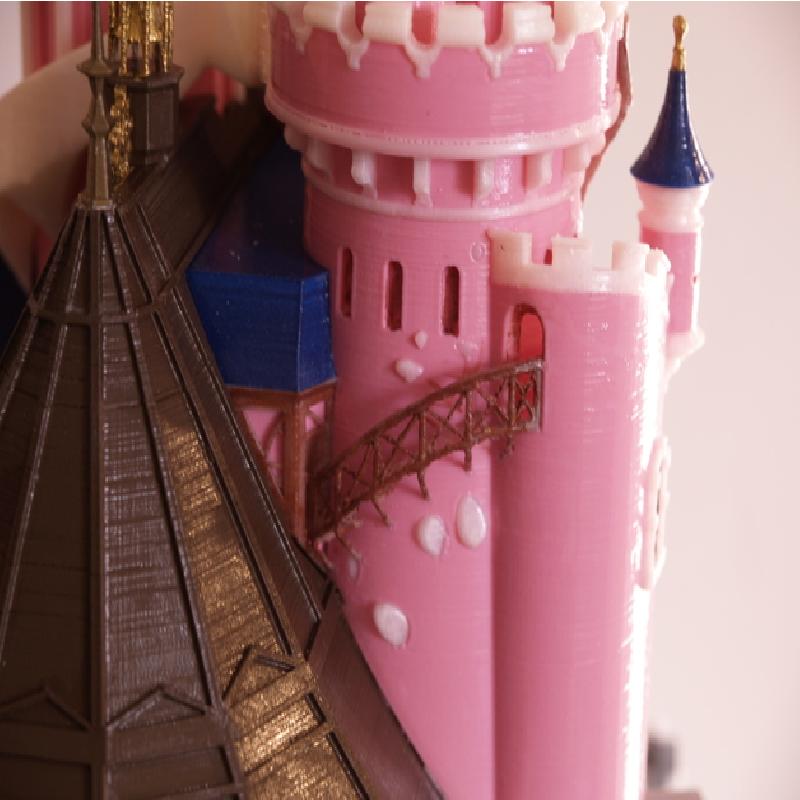

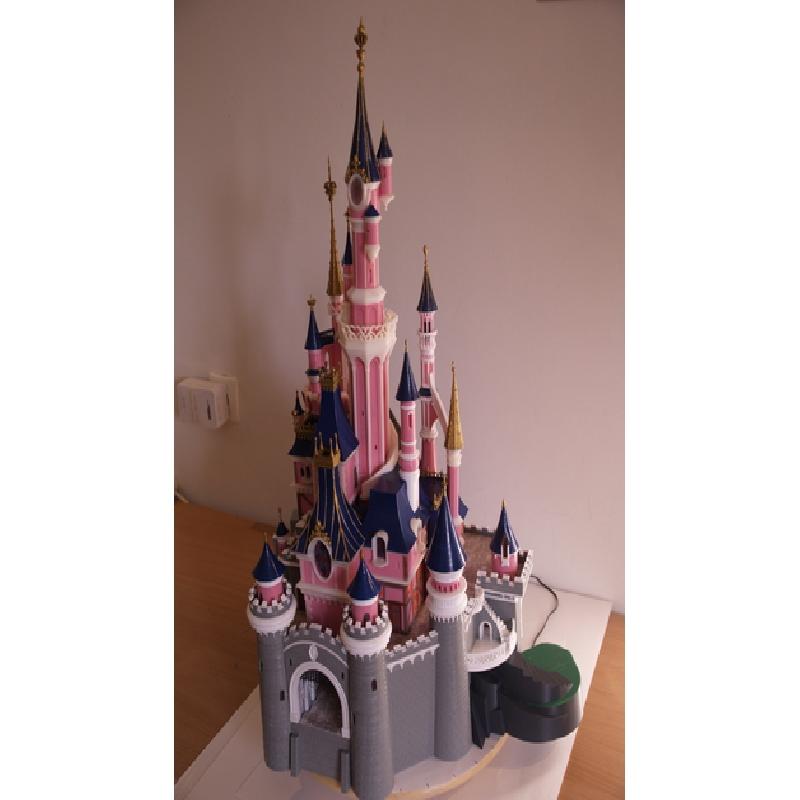

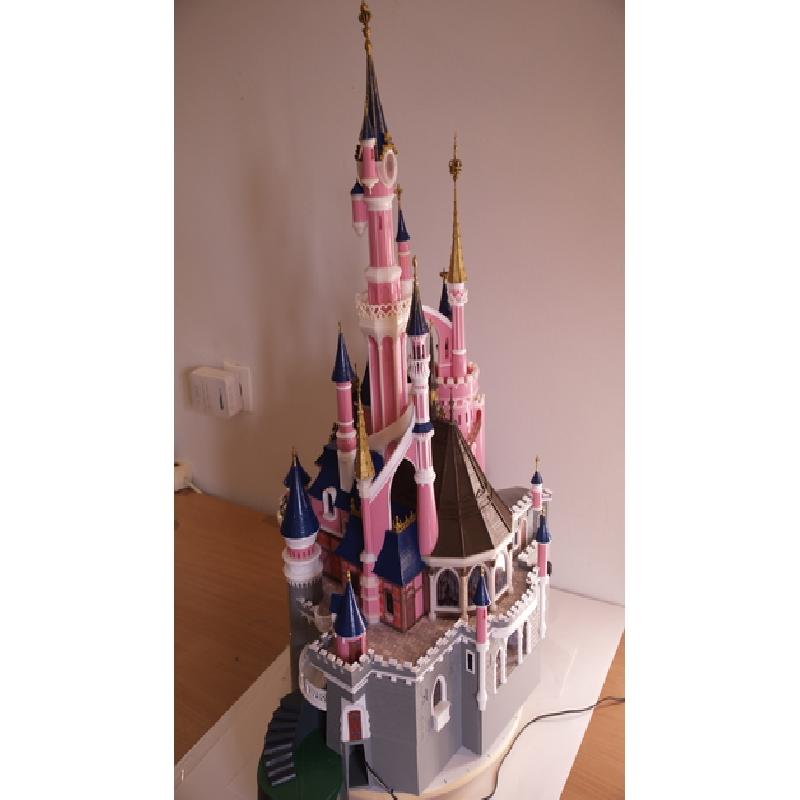

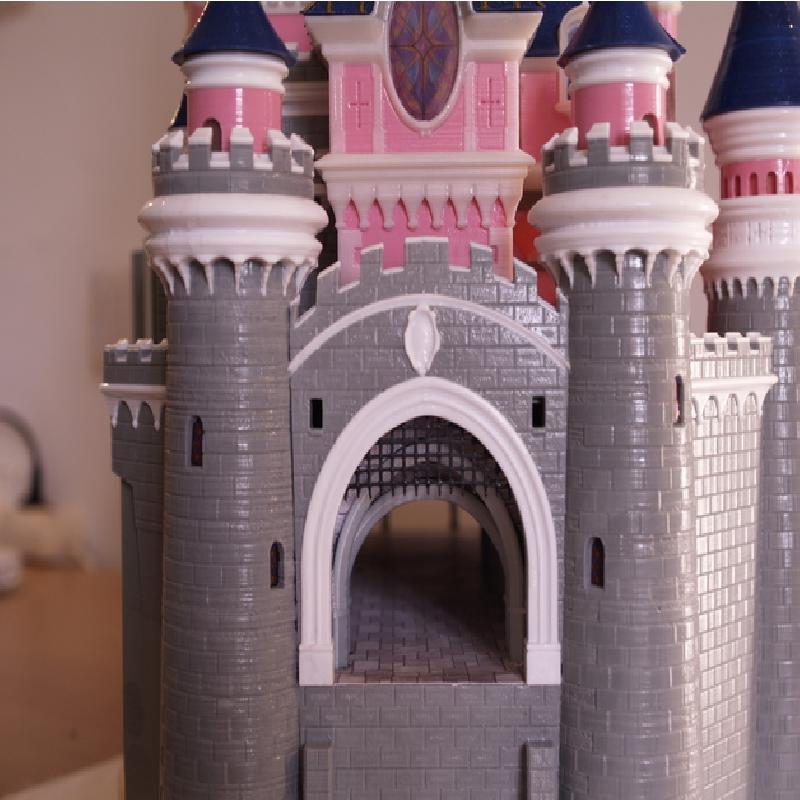

C'est en conclusion un très gros travail, mais le résultat récompense les heures passées, comme on peut le voir sur les photos, bien que la maquette ne soit pas encore terminée.

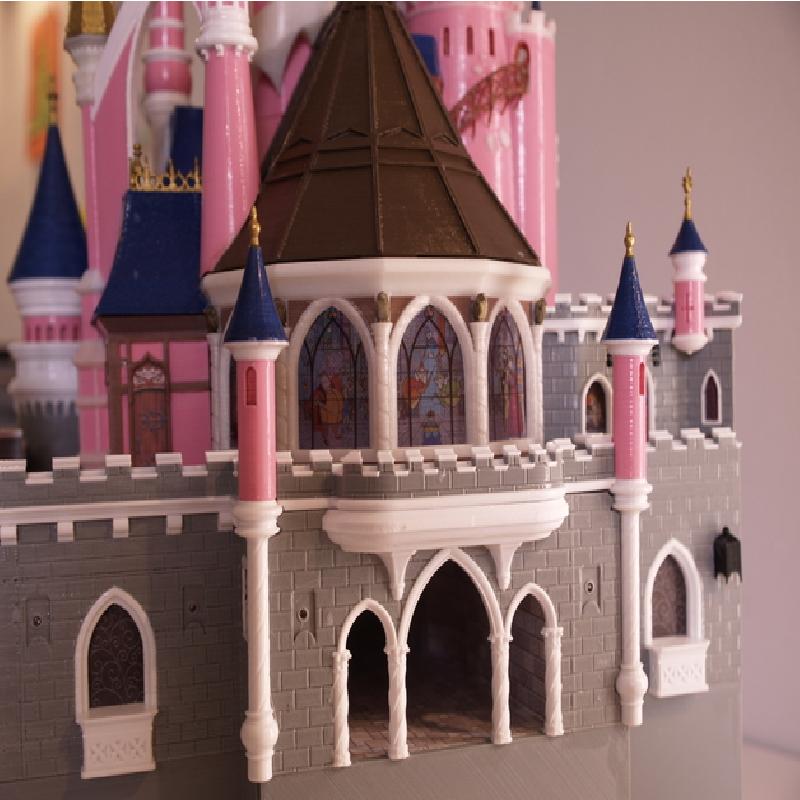

A noter que j'ai repris les dessins de la maquette papier pour la finition des portes et des vitraux, qui ont été imprimés en feuilles translucides pour permettre d'éclairer le château.
Bonne réalisation à ceux qui se lanceront dans l'aventure, je répondrai dans la mesure du possible aux questions ou aux difficultés que vous pourrez rencontrer. N'hésitez surtout pas à faire des commentaires. Attention le fichier .zip fait 124 Mb.
Il est bien sur interdit de revendre sous quelque forme que ce soit fichiers ou impressions issus de ce projet (les plans d'origine sont gratuits et Disney veille jalousement sur son copyright !!), mais vous pouvez le partager à votre guise, sans toutefois le modifier.
Je remercie encore Robert Nava pour son exceptionnel travail de maquettage, sans lequel je n'aurais pas pu mener ce projet à bien.
La maquette comprend près de 700 fichiers qui peuvent être difficiles à manipuler. Les fichiers sont classés par dossier, un dossier représentant en principe une partie imprimable d'un seul coup, mais il appartient à chacun de faire des tests et de faire le découpage qui lui convient, qui n'est pas forcément celui que je propose.
Certaines parties nécessiteront des supports, mais j'ai essayé de les minimiser.
Il est bien sur possible de réaliser cette maquette avec une imprimante monocouleur mais il faut réassembler les fichiers pour avoir des STL imprimables en monoextrusion. J'utilise pour ma part le slicer SLIC3R Prusa edition qui gère la multiextrusion et qui permet un réassemblage en monoextrusion.
You like it ? Help me with tips !! Thank you !!!
The dessin d'un corps de tour affiché est juste un exemple. Tous les fichiers sont dans l'archive téléchargée
Printer Brand:
Prusa
Printer:
Resolution:
0.15
Infill:
15% Gyroid
Filament: 1.75 PLA Rose, White, grey, blue, gold, red, brown ...
Notes:
Certains supports sont modélisés dans les fichiers, d'autres sont à utiliser de manière standard.
J'ai effectué un post traitement sur les pièces avec du dichlorométhane (ou chlorure de méthylène) qui agit sur le PLA comme l'acétone sur l'ABS. Je l'utilise pour lisser et coller les pièces. Attention c'est un produit très dangereux à manipuler avec masque, gants et précaution.
