by PabloBlandon

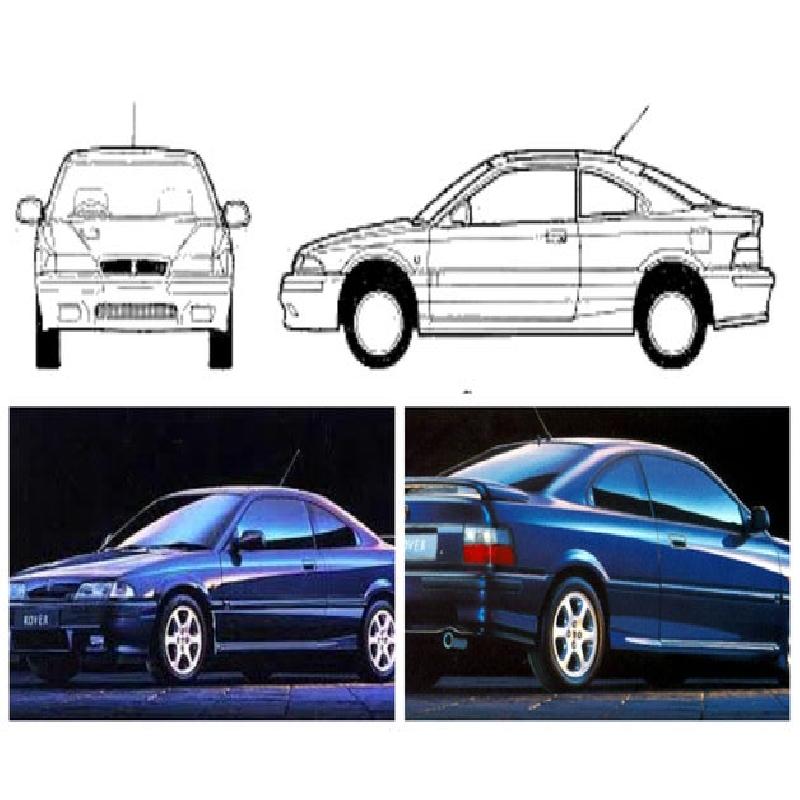

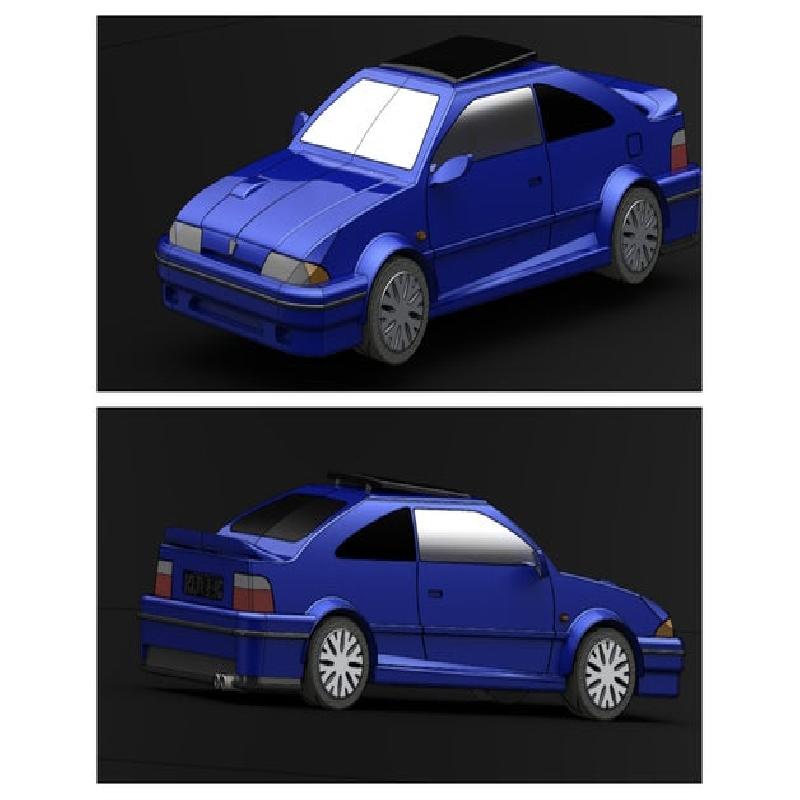

Una versión del Rover 200 Coupe Tomcat de 1993, realizada para ser facilmente imprimible.
A version from 1993 Rover 200 Coupe Tomcat, it has been made to be easily printable.
Printer Brand:
Creality
Printer:
Ender 3
Rafts:
No
Supports:
Yes
Resolution:
0.3mm
Infill:
From 5%
Filament: Smartfil Pla Grey
Notes:
Español
AVISO
La impresión realizada se ha hecho usando una boquilla de 0.8mm.
Instrucciones de fabricación:
Cuerpo:
Fabricar las dos mitades empleando soportes para la defensa trasera (se incluye el cuerpo completo por si alguien lo prefiere o necesita).
Se puede usar un relleno a partir del 5%.
Ruedas:
Debido a que se han impreso con boquilla de 0.8mm no se pueden lograr todos los detalles y se ha de fabricar con bajo nivel de detalle, si a alguien le interesa le puedo proporcionar el archivo de solidworks para que pueda hacer modificaciones.
Las ruedas incluyen pinzas de freno y discos de freno (los discos hacen las veces de alojamiento para los ejes).
Una pareja de ruedas ha de ser realizada usando el modo espejo para que el dibujo del neumatico sea acorde.
Se recomienda imprimir las ruedas con relleno del 100%.
Ejes:
Se recomienda imprimir con relleno del 100%.
Montaje:
Unir las dos mitades del cuerpo con adhesivo.
Entre ejes y agujeros del cuerpo hay una holgura de 1mm por diseño, suficiente para que puedan girar sin problemas.
Entre ejes y agujeros en las ruedas no hay holgura por diseño, utilizando un poco el papel de lija es suficiente para calarlos bien y que no sea necesario pegamento.
Problemas detectados:
Es probable que la unión de los retrovisores se rompa al manipular la pieza debido a ser tan delgados, probablemente con una boquilla de 0.4mm desaparezca el problema, otras opciones son intentar aplicar mas relleno a esa zona o simplemente pegarlos posteriormente.
Espero que sea de agrado de alguien y me encantaría ver los resultados de otras personas.
English
NOTICED

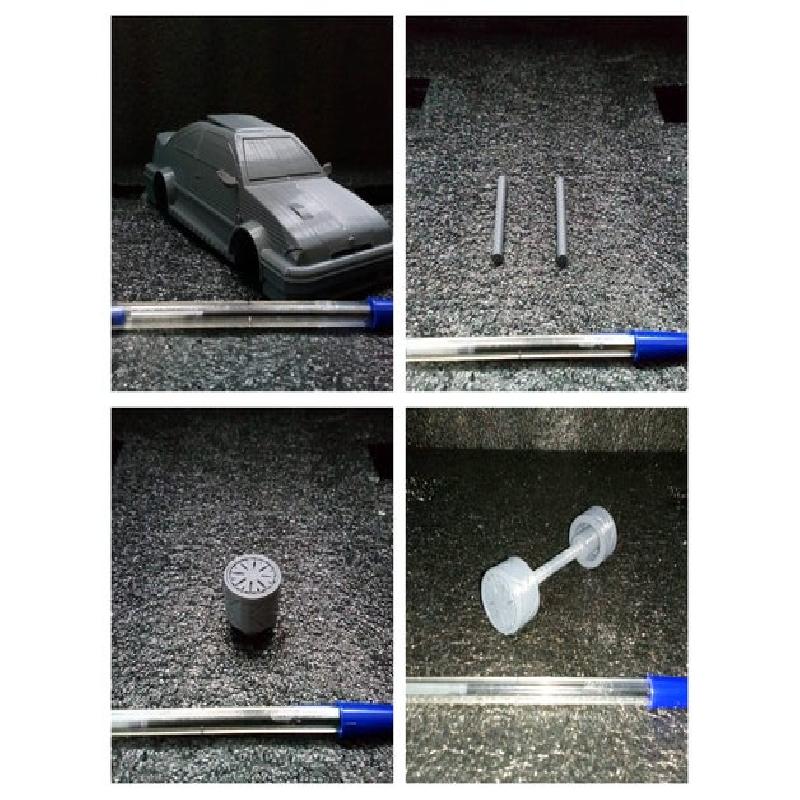

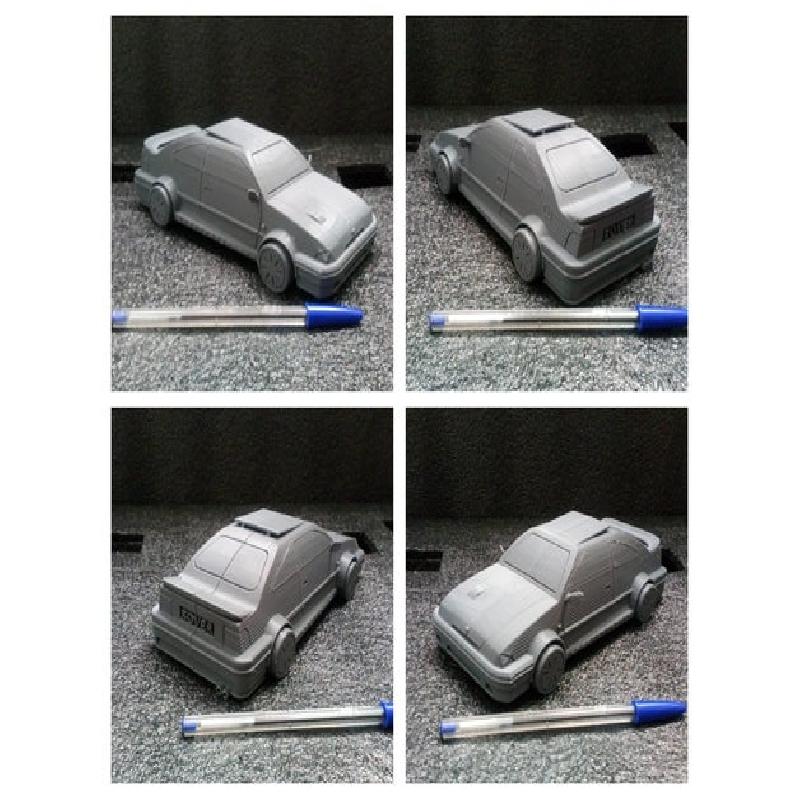

The model in photos has been made using a 0.8mm nozzle.
Fabrication instructions:
Body:
Make the right and left sides using supports for the rear bumper (i included full body if somebody prefers or needs).
It can be printed from 5% infill.
Wheels:

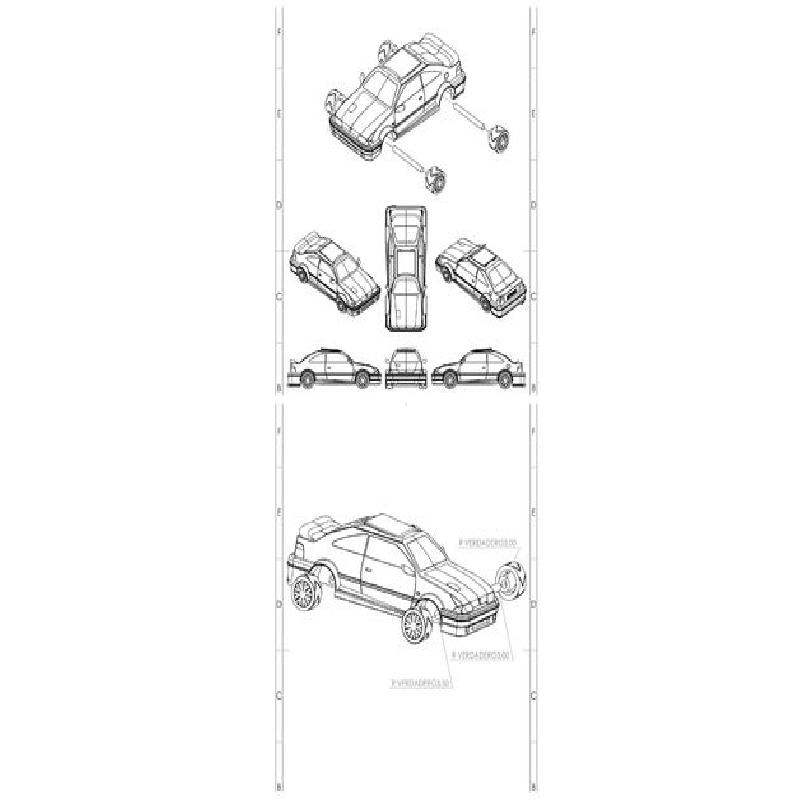

Due the 0.8mm nozzle, it cant be printed all the details and it has to be made a low detail rim, if somebody wants i can share the solidworks model so he can modify it.
The wheels include brake discs (they do as axis' hole) and calipers.
You have to print one pair of wheels mirrored, so the tyres drawing be right.
100% infill recommended.
Axis
100% infill recommended.
Assembly instructions:
Join the two sides of the body using glue.
There is a 1mm gap by design between axis and body holes diameters, it is enough to let a easy turn of the wheels.
There is no gap by design between axis and wheels holes diameteres, if you use slighty sandpaper the will fit well enough so glue will be unneccesary.
Problems detected:
Probably the mirrors join breaks when you handle the piece due they are too much thin.
Maybe this problem dissapears if you use a 0.4mm nozzle, other options are trying a more % infill in this area or using glue to rejoin them.
I hope somebody likes this and i will be very pleased of see other people results.
