by bgiovanny

English text:
Hello everyone, in this terrible moment in history, COVID-19 has combined the ideas of many makers to help the whole world overcome this moment of crisis and limit the death of people as much as possible.
I made a prototype of reusable mask with interchangeable filter. The mask can be washed in water and 5% bleach.

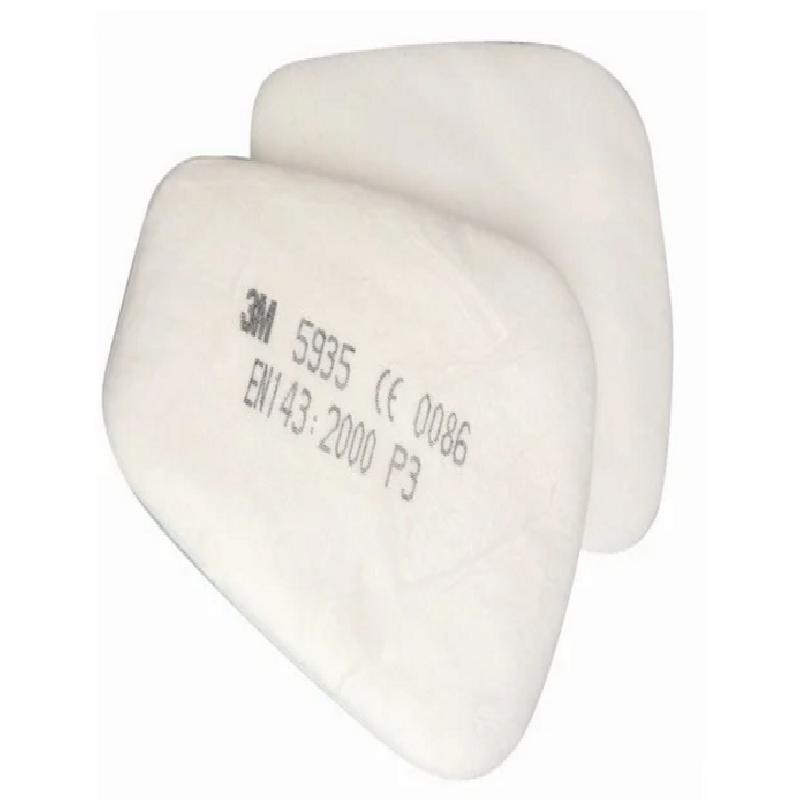

The filter used is a 3M 5935 P3 or 3M 5N1, certified with the filtering percentage equal to 95% FFP3, the highest possible.
The mask is made up of 3 parts and is simple to make with FDM, SLS printers etc...

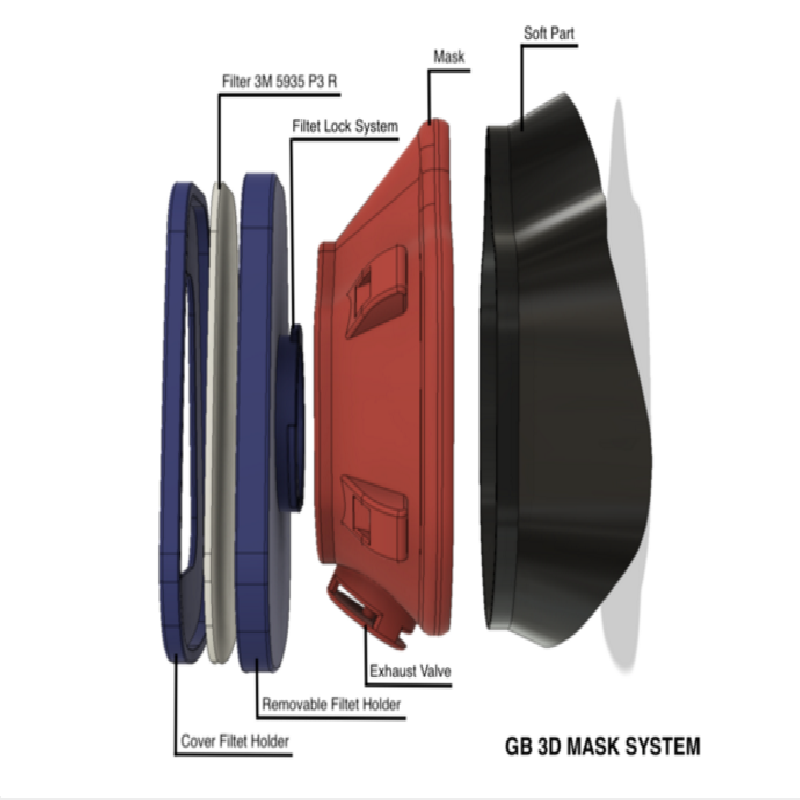

The mask is composed of: Filter, Mask with valves, Soft part.
The mask must be printed in PLA or PCL with supports on the part where the filter is to be installed. “see pictures”.
The soft part must be printed in TPU or TPE "better the TPE", to make it adhere better to the face.
The filter must be printed in PLA or PCL with supports on the part where the filter is to be inserted and on the part of the fixing. “see pictures”

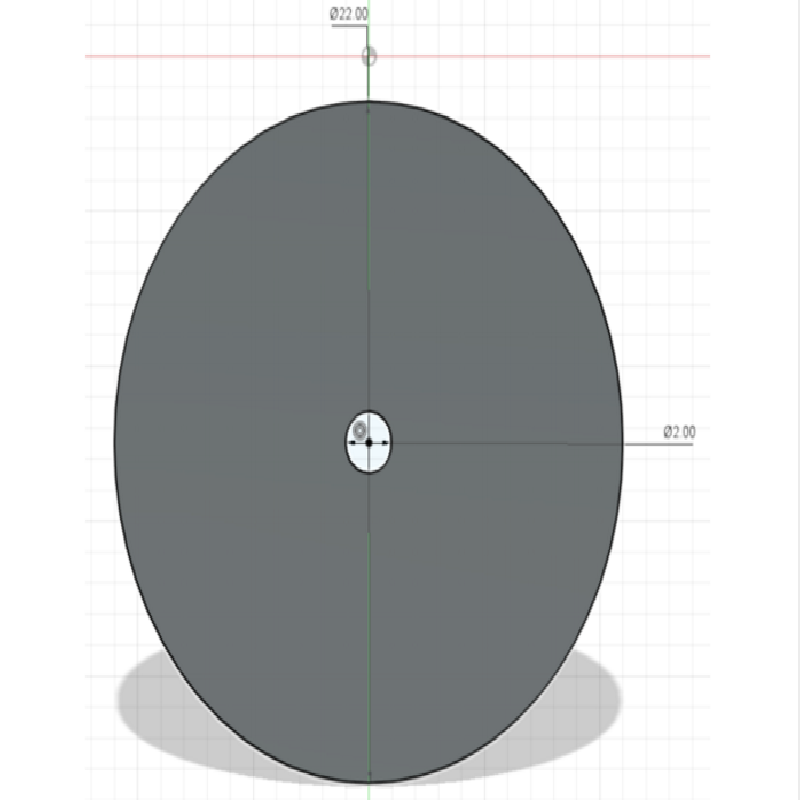

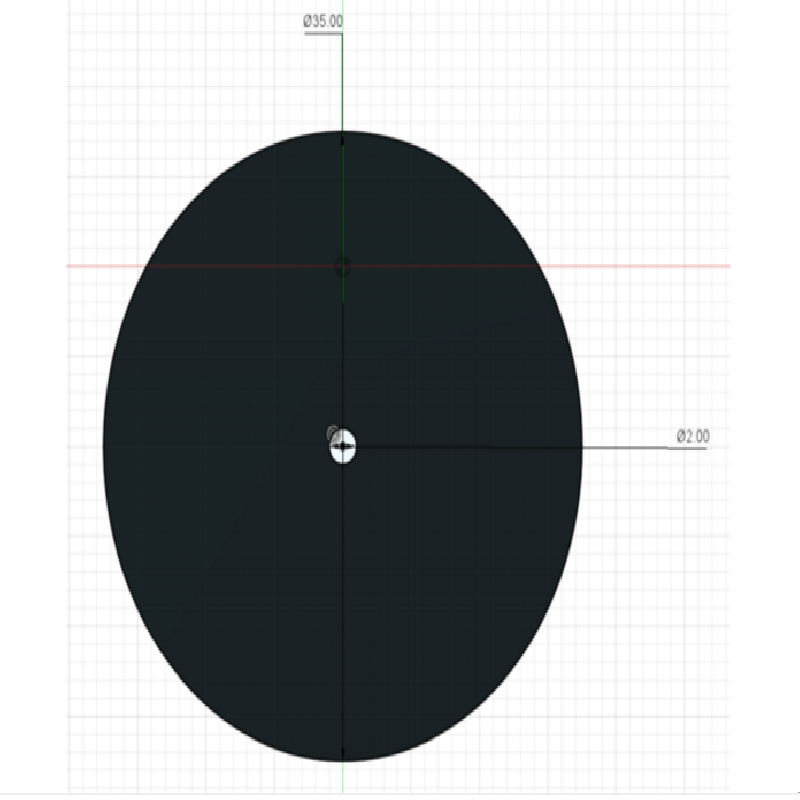

The valves work with two silicone discs with a thickness of 0.20mm and a size as in the photo. As an alternative to silicone it is possible to print TPU or TPE discs "better the TPE", it is necessary to use a PEI or GLASS "smooth surface" printing surface. The smooth part is the part to be placed on the mask, the part that closes the valve.
The valve must be printed as shown on the photo on a PEI or GLASS "smooth surface" surface.
DO NOT print these parts on a rough surface, the valve will not work!

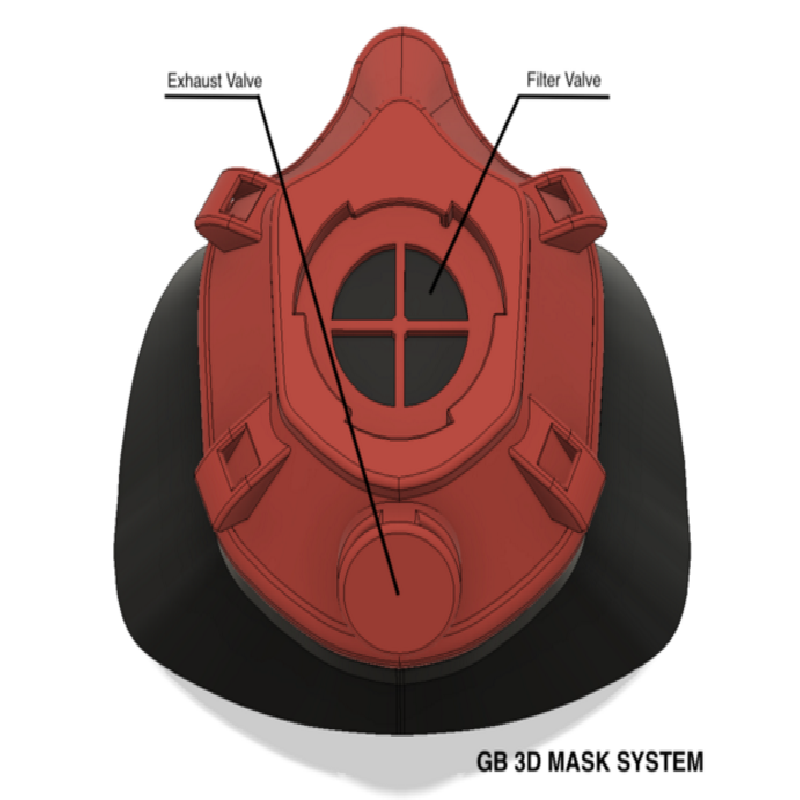

The exhaust valve must be inserted in the mask, use glue to guarantee the seal.
In the part of the PLA mask where the TPU or TPE part is to be connected, it is recommended to apply some glue. This will ensure the two sides to be airtight.
If the TPU or TPE part does not adhere well to your face, apply some Neoprene Stripping with adhesive, 15 or 20mm wide and 3mm thick.
I made three sizes: small, medium, large.
Only the soft part changes according to the size that best suits the face.
To keep the mask on your face, use elastic bands 4 or 5mm wide. Excellent elastic tailoring, made of cotton.
At the base of the filter holder, a rubber washer "one for plumbing, for taps" must be applied. Dimensions, internal 35mm external 45mm thickness 2mm.
The supports must be added manually in the slicer, I used Simplyfy 3D, which allows the manual insertion of the supports.
I am working on additional filter holders to be able to use other types of filters, such as the 3M 2138/2135 always P3.
The use of non-certified filters is not recommended, the exclusive use of commercially available certified filters is recommended.

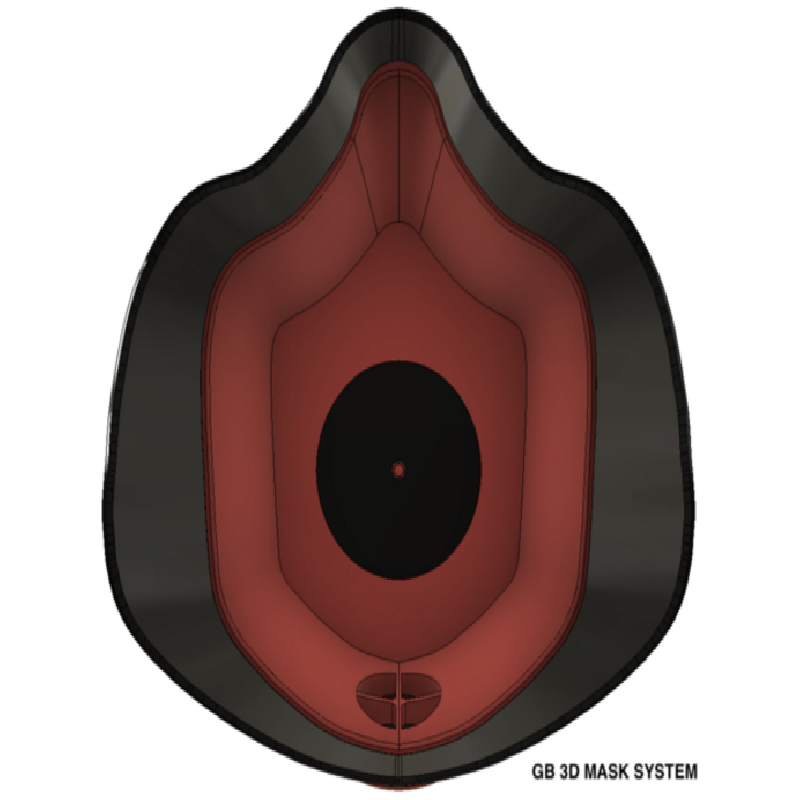

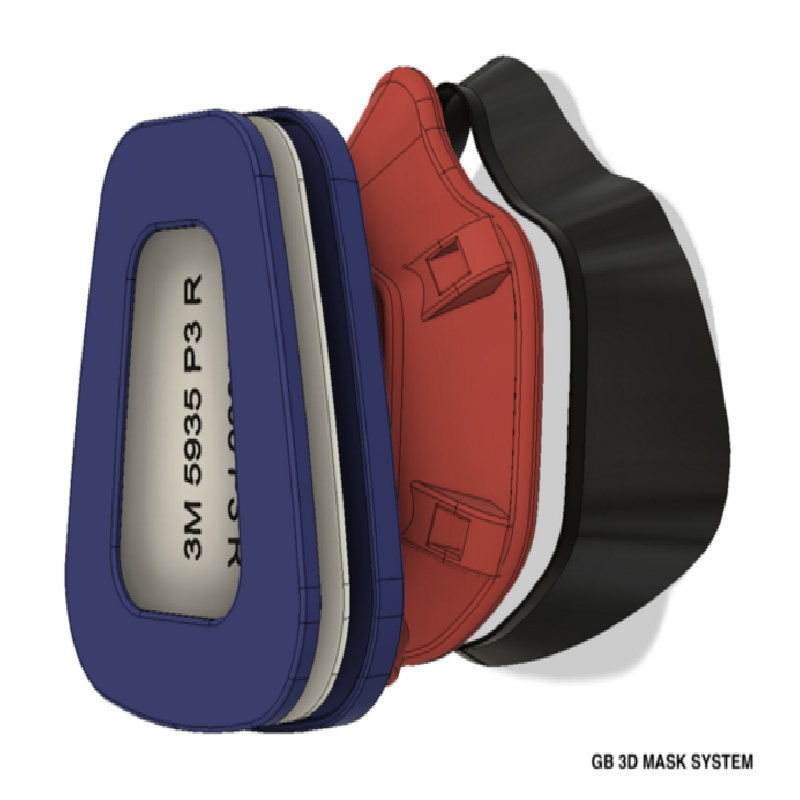

Attached you will find the images relating to the mask and the print positioning.

The STL file will be provided later, as soon as the prototype will be completed with the relevant modifications.
It is currently being printed ...

The project is given free, the sale for profit is not allowed, it is not allowed to make changes to the project or drawing.
The mask is NOT CERTIFIED and is not a MEDICAL device.
Perfect functioning is NOT guaranteed.

...STL WILL UPLOAD SOON...

Testo Italiano:
Ciao a tutti, in questo terribile momento della storia, il COVID-19 ha unito le idee di molti makers per aiutare il mondo intero a superare questo momento di crisi e limitare il più possibile la morte delle persone.
Ho realizzato un prototipo di maschera riutilizzabile con filtro intercambiabile. La maschera può essere lavata in acqua e candeggina al 5%.
Il filtro utilizzato è un 3M 5935 P3 o 3M 5N1, certificato con la percentuale di filtraggio pari al 95% FFP3, il più alto possibile.
La maschera è composta in 3 parti ed è semplice da realizzare con stampanti FDM, SLS etc...
La maschera è composta da: Filtro, Maschera con valvole, Parte morbida.
La maschera va stampata in PLA o in PCL con supporti presenti sulla parte dove va installato il filtro. “guarda foto allegate”.
La parte morbida va stampata in TPU oTPE "migliore il TPE", per far aderire meglio al viso.
Il filtro va stampata in PLA o PCL con supporti sulla parte dove va inserito il filtro e sulla parte del fissaggio. “guarda foto allegate”.
Le valvole funzionano con due dischi in silicone dello spessore di 0.20mm e una dimensione come da foto. In alternativa al silicone è possibile stampare i dischi in TPU o TPE "migliore il TPE", bisogna utilizzare una superficie di stampa in PEI o VETRO "superficie liscia". La parte liscia, è la parte da poggiare sulla maschera, la parte che chiude la valvola.
La valvola va stampat come da foto su una superficie in PEI o VETRO "superficie liscia".
NON stampare queste parti su superficie ruvida, la valvola non funzionerà!
La exaust valvola, va inserita alla maschera, utilizzare della colla per garantile la tenuta.
Nella parte della maschera in PLA dove va collegata la parte in TPU o TPE, è suggerito applicare della colla. Questo garantirà alle due parti di essere a tenuta ermetica.
Se la parte in TPU o TPE non aderisce bene al tuo volto, applica del Neoprene Stripping with adhesive, largo 15 o 20mm e spesso 3mm.
Ho realizzato tre misure: small, medium, large.
Solo la parte morbida si cambia in base alla misura che meglio si adatta alla faccia.
Per tenere la maschera sulla faccia, usare degli elastici di 4 o 5mm di larghezza. Ottimo l'elastico da sartoria, in cotone.
Alla base del porta filtro, bisogna applicare una rondella in gomma "una da idraulica, per rubinetti". Dimensioni, interno 35mm esterno 45mm spessore 2mm.
I supporti vanno aggiunti in modo manuale nello slicer, io ho usato Simplyfy 3D, che permette l'inserimento manuale dei supporti.
Sto lavorando su ulteriori porta filtri per poter utilizzare altri tipi di filtro, tipo il 3M 2138 / 2135 sempre P3.
Non è consigliato l'utilizzo di filtri non certificati, si consiglia l'utilizzo esclusivo di filtri certificati disponibili in commercio.
In allegato trovate le immagini relative alla maschera e al posizionamento di stampa.

Il file STL verrà fornito in un secondo momento, non appena il prototipo sarà ultimato con le relative modifiche del caso.
Attualmente è in fase di stampa...

Il progetto viene dato libero, non è consentita la vendita a scopo di lucro, non è consentito apportare modifiche al progetto o disegno.
La maschera NON è CERTIFICATA e non è un dispositivo MEDICO.
NON è garantito il perfetto funzionamento.

...L'STL verrà caricato presto...

Print Settings

Printer brand:

Creality

Printer:

CR-10S

Rafts:

No

Supports:

Yes

Resolution:

0.2

Infill:

20 / 30 %

Filament_brand:

Not Important

Filament_color:

Not Important

Filament_material:

PLA - PCL - TPU - TPE

Notes:

See the pictures and read the text to understand everything.
