How-To-PDF:
https://cdn.thingiverse.com/assets/d2/a9/4e/9b/e9/Montageanleitung_PistenBully.pdf
Videos:
Maiden - https://youtu.be/LOcJGLG6NwM
2nd Maiden - https://www.youtube.com/watch?v=l43PlyCgcbk
SnowPlow - https://www.youtube.com/watch?v=lfN3d1oU_fs
Current Version - https://youtu.be/fbLacX9gHGQ
...
Deutsch:
Das Projekt PistenBully entstand an Weihnachten 2016, als wir so einem Monster bei der Arbeit zugeschaut haben. Die Idee ist eigentlich, dass der Bully irgendwann noch eine Schneefräse und Anbauteile bekommt.
Das Design ist angelehnt an den PistenBully 300 und 600 der Firma Kässbohrer – ich hoffe die sind mir jetzt nicht zu böse dafür.
Das Design ist simpel, alle Komponenten können in PLA und TPU selber gedruckt werden. Stützmaterialien: entweder selber machen oder meine Designs entsprechend verwenden. Spezialfall ist die Kabine. Hierbei habe ich bereits einen Druckkeil für den oberen Kabinenbereich modelliert, welcher nach dem Druck entfernt werden kann. Somit ist nur noch Stützmaterial für den unteren Teil notwendig. Alles weitere inkl. der für die entsprechenden Bauetappe notwendigen Komponenten werden in der Montageanleitung aufgezeigt.
Das notwendige Equipment habe ich inklusive der Lager von Banggood geordert. Gibt’s aber auch bequem beim Händler vor Ort…
Viel Spass beim bauen und truxen…
...
English:

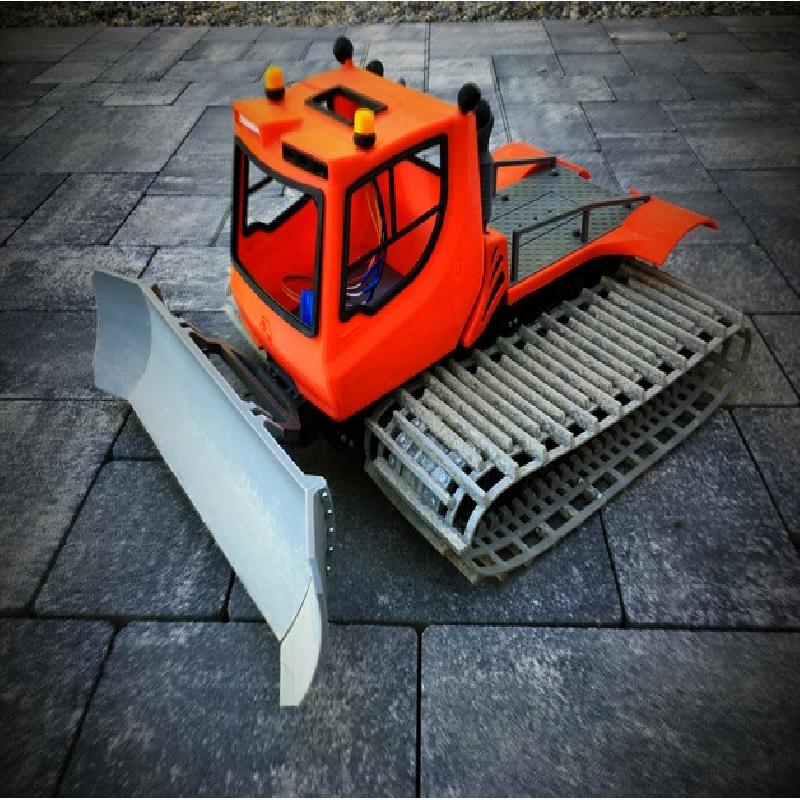

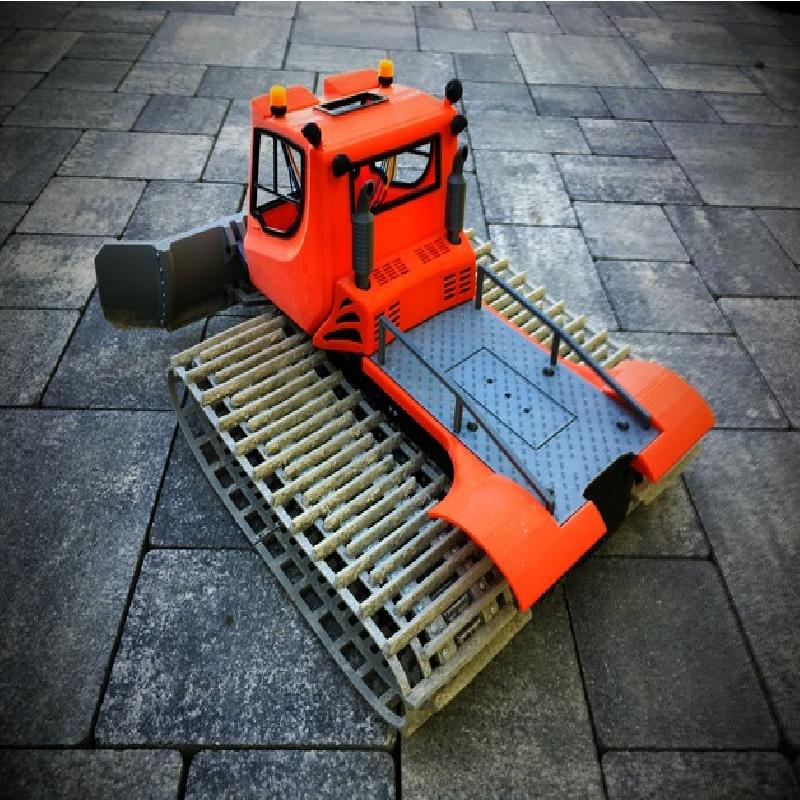

The project PistenBully was started at Christmas 2016 while we watched a monster at work. The idea actually is to get also some snowmill and attachments for it.

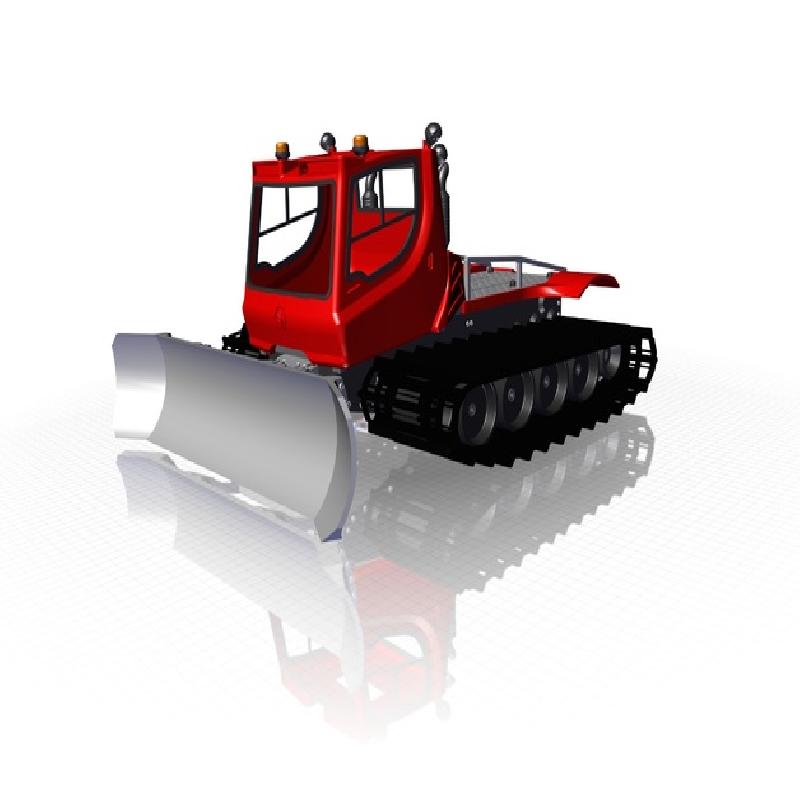

My design is based on the PistenBully 300 and 600 Kässbohrer - I hope they are not too angry on me therefor. But they’re really cool!!
The construction is simple, all components can be printed in PLA and TPU. You can choose to do the support by yourself or use the one I’ve done in the designs. Except for the cabin. However, I have already modeled a part for the upper cabin area, which can be removed after printing. So support only for the lower part is necessary. All further details are shown in the assembly instructions (PDF).
I’ve ordered my equipment including the bearings at Banggood. But it is also available at your local dealer...
Have fun and enjoy!
Printer:
ZYYX 3D Printer
Rafts:
No
Supports:
Yes
Resolution:
0.2
Infill:
10% - 20 %
Notes:
STL Files available with and without supports - check file "Montageanleitung.pdf"
